設備灌裝部分配置了十三臺伺服電機，每臺電機均配置多圈絕對編碼器。
灌裝伺服電機參數 (十二臺)
| 型號 | BSH0553P12A1A |
| 額定功率 | 750W |
| 額定電壓 | 400V |
| 額定電流 | 2.0A |
| 額定頻率 | 50HZ |
根據設備工藝要求特點，要求伺服電機具有高響應伺服電機，考慮工藝要求具有調電保存功能，所以伺服電機采用了多圈低慣量電機。
絞盤電機參數
| 型號 | BSH0703P12A1A |
| 額定功率 | 1.33kW |
| 額定電壓 | 400V |
| 額定電流 | 3.0A |
| 額定頻率 | 50/60HZ |
跟隨電機參數
| 型號 | BSH0703P12A1A |
| 額定功率 | 1.33kW |
| 額定電壓 | 400V |
| 額定電流 | 3.0A |
| 額定頻率 | 50/60HZ |
上下電機參數
| 型號 | BSH1002P12F1A |
| 額定功率 | 1.83kW |
| 額定電壓 | 400V |
| 額定電流 | 3.9A |
| 額定頻率 | 50/60HZ |
主電機參數
| 型號 | BSH1002P12F1A |
| 額定功率 | 1.83kW |
| 額定電壓 | 400V |
| 額定電流 | 3.9A |
| 額定頻率 | 50/60HZ |
轉閥電機參數
| 型號 | BSH0553P12F1A |
| 額定功率 | 750W |
| 額定電壓 | 400V |
| 額定電流 | 2.0A |
| 額定頻率 | 50/60HZ |
觸摸瓶參數
| 型號 | XBTGT5330 |
| 尺寸 | 10'4 |
| 色彩 | 真彩觸摸屏 |
控制器參數
| 型號 | LMC20 |
| 內存 | 2M |
圖5 控制原理示意圖

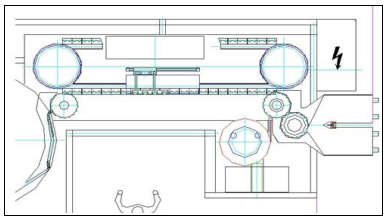

圖6 灌裝部分圖
控制系統原理圖：
圖7 系統配置圖
圖8 現場電氣柜圖
伺服系統采用總線控制方式，同步部分采用CANMOTION通訊方式，而灌裝伺服采用通用總線CANOPEN控制，人機界面采用彩屏，與PLC采用 Modbus RTU協議通訊。
1）灌裝伺服精確控制
灌裝部分由十二臺灌裝伺服電機和轉閥伺服電機組成，灌裝電機主要控制抽和灌藥動作，而轉閥電機實現抽和灌藥之間的切換。由于灌藥精度要求比較高，所以對伺服的定位要求也較高，其控制精度將直接影響灌裝精度。

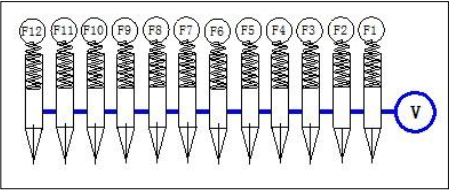

圖9 灌裝控制原理
圖10 灌裝伺服內部現場圖片
2）跟蹤飛剪的實現
西林瓶由于需要在輸送過程中灌裝，所以需要在灌裝同時做飛剪運動。這樣就保證灌裝的要求。由于西林瓶口較小，所以跟隨精度將決定灌裝的效果。

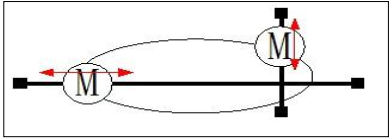

圖11 控制示意圖

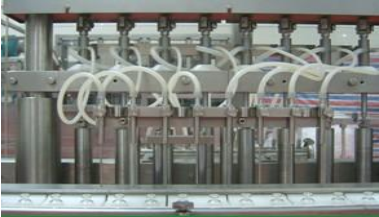

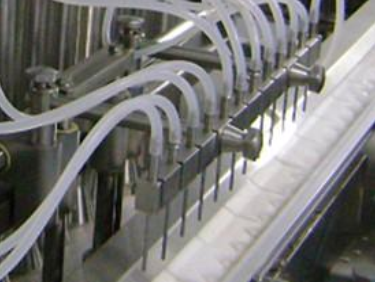

圖12 西林灌裝頭現場照片
3）進瓶伺服的控制
進瓶伺服采用伺服控制，這樣可以大大提高進瓶的效率以及實現高級功能，比如：無泵不進瓶功能等。

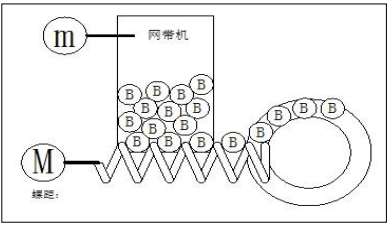

圖13 進瓶示意圖
圖14 進瓶現場照片
1）包裝最大速度可達24000PCS/H，灌裝精度可以微調，保證灌裝速度的同時，達到相應的精度。
2）跟針?biāo)欧扔稍?mm提高到±1mm，灌裝效率以及減少破瓶率。
3）無瓶不灌、無瓶止塞功能更加可靠。
4）由于絞龍伺服控制，在不影響速度的情況下，還可以實現無泵不進瓶功能。
5）由于運動控制器自帶以太網，所以遠程服務以及維護成為現實。
